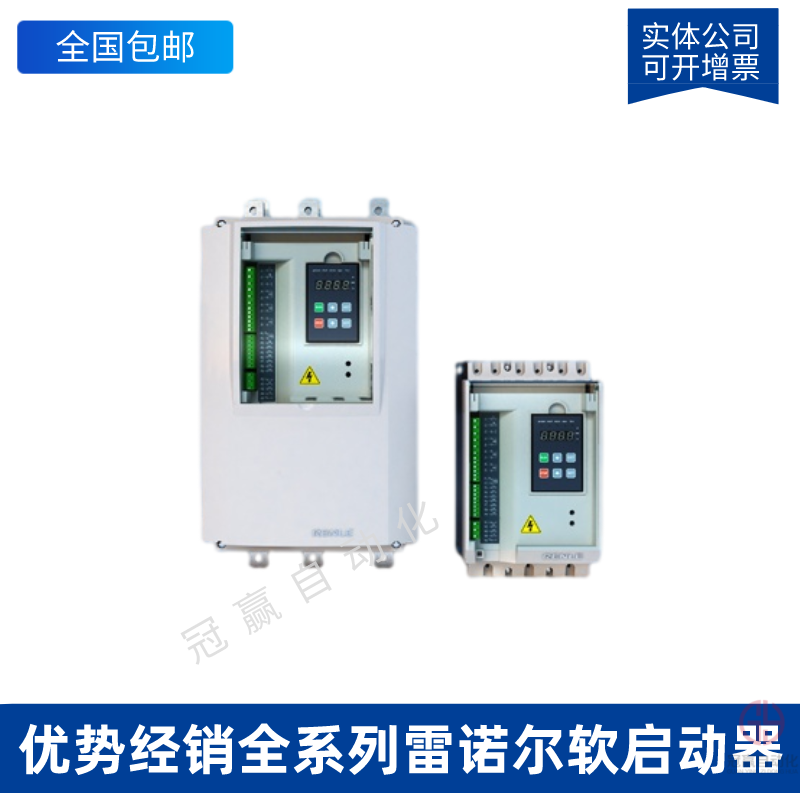

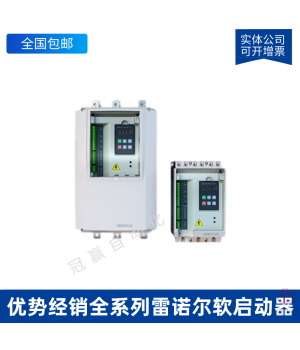

SSD1系列智能型電機軟起動器

    SSD1 系列智能型電機軟起動器是采用電力電子技術、微處理器技術及現代控制理論技術，生產的具有當今國際先進水平的新型起動設備，該產品能限制異步電動機啟動的起動電壓，可廣泛應用于風機、水泵、輸送類及壓縮機等重載設備，是星/三角轉換、自藕降壓、磁控降壓等降壓起動設備的理想換代產品。

技術特點

參數設定菜單采用樹級管理便于查找修改

動態故障記憶功能，便于查找故障起因；

過流、過熱、缺相、電機過載等****的電機綜合保護功能；

自帶標準 Modbus通訊協議；

緊湊的結構設計，方便安裝，易于使用；端子采用插拔式 , 方便接線 ;

驅動板與主板二合一，節省成本，方便操作；

執行標準：GB14048.6-2008 和 IEC 標準。

產品典型應用簡介

SSD1系列智能型電機軟起動器廣泛應用于電力、冶金、石油、石化、礦山、化工、建筑、建材、市政、軍工業、輕工業、紡織印染、造紙制藥等多個行業領域。

水泵——利用軟停車功能，停止時緩解泵的水錘顯現，節省了系統維修的費用。 球磨機——利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量，既節省時間，又節省了開支。 風機——減少皮帶磨損和機械沖擊，節省了維修的費用。 壓縮機——利用限流，實現了平滑起動，減少電動機發熱，延長使用壽命。 皮帶運輸機——通過軟起動實現平滑漸進的起動過程，避免產品移位和液體溢出。

技術特征

主回路工作電壓：AC380（+10%-15%）；

主回路工作電流：40A-1200A; 主回路頻率：50Hz/60Hz（±2%）；

控制回路供電：AC110V~240V(0.1A)；

軟起動上升時間：1～120S；

軟停車時間：0～60S；

限流倍數：1.5～5.0le；

初始電壓：30%～80%Ue；

冷卻方式：自然冷卻；

通訊方式：RS485串行通訊；

啟動次數≤10次/小時（資料來源：雷諾爾軟啟動器官網）

產品特點：

○ 可通過簡單的編程應用負載類型直接選擇定制的參數；

○ 三組啟動參數可選，方便于一臺電機軟起動器啟動不同功率的電機負載。

○ 啟動檢測電機反饋電壓實現閉環控制，保證電機在各種工況和不同的負載啟動成功。

○ 三種起動方式：電壓斜坡起動方式可得到輸出轉矩；恒流軟起動方式限制起動電流；直起軟起動方式可以直接起動電機軟起動器。

○ 可編程延時起動方式，可編程連鎖控制。

○ 對輸入電源無相序要求。

○ 起動時間、停車時間均可數字修改。

○ 具有多種保護功能：過流，三相電流不平衡，過熱、缺相，電機過載等進行保護。

○ 動態故障記憶功能，便于查找故障起因。

○ 可在線查找起動電流和運行電流。

○ 現場總線的全動態控制監測起動器，易于組網。

產品典型應用簡介：

● 水泵一利用軟停車功能，停止時緩解泵的水錘顯現，節省了系統維修的費用。

● 球磨機一利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量，既節省時間，又節省了開支。

● 風機一減少皮帶磨損和機械沖擊，節省了維修的費用。

● 壓縮機一利用限流，實現了平滑啟動，減少電動機發熱，延長使用壽命。

● 皮帶運輸機一通過軟起動實現平滑漸進的起動過程，避免產品移位和液體溢出。

技術指標：

● 主回路工作電壓：AC380V/690V/1140V(+10% ~ -25%)；

● 主回路工作電流：13A~1500A；

● 主回路頻率：50Hz/60Hz(±2%)；

● 控制回路供電：AC/DC220V+15%(0.5A)；

● 軟起動上升時間：1~120S；

● 軟停車時間：0~100S；

● 沖擊時間：0.1~0.3S；

● 沖擊電壓：50% ~ 100%；

● 限流倍數：1.5-5.0|e；

● 初始電壓：25% ~ 80%Ue；

● 冷卻方式：自然冷卻；

● 通訊方式：RS485串行通訊(Modbus-RTU/Profibus可選)；

（資料來源：雷諾爾軟啟動器官網）
