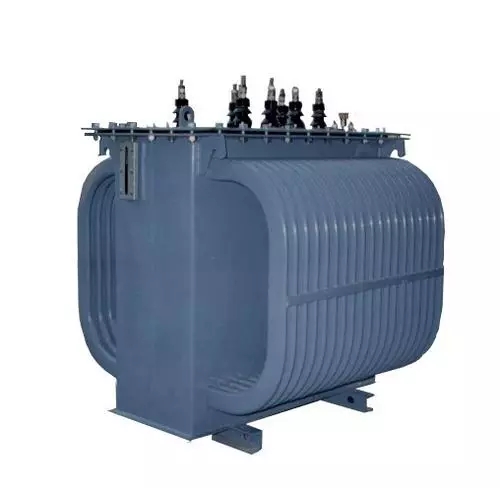

變壓器（Transformer）是利用互感原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心（磁芯）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。變壓器是變換電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。它由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。

變壓器的組成

　　1、鐵芯材料

　　變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，

　　2、繞制變壓器通常用的材料

　　漆包線，紗包線，絲包線，最常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下最好用QZ型號的高強度的聚脂漆包線。

　　3、絕緣材料

　　在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

　　4、浸漬材料

　　變壓器繞制好后，還要過最后一道工序，就是浸漬絕緣漆，它能增強變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。

變壓器的分類

　　按冷卻方式分 類： 干式（自冷）變壓器、油浸（自冷）變壓器、氟化物（蒸發冷卻）變壓器。

　　按電源相數分類： 單相變壓器、三相變壓器、多相變壓器。

　　按 用途分類： 電源變壓器、調壓變壓器、音頻變壓器、中頻變壓器、高頻變壓器、脈沖變壓器。

　　按防潮方式分類： 開放式變壓器、灌封式變壓器、密封式變壓器。

　　按鐵芯或線圈結構分類：芯式變壓器（插片鐵芯、C型鐵芯、鐵氧體鐵芯）、殼式變壓器（插片鐵芯、C 型鐵芯、鐵氧體鐵芯）、環型變壓器、金屬箔變壓器。

變壓器的故障及不正常運行方式

　　1　變壓器的故障

　　若以故障點的位置對故障分類，變壓器的故障，有油箱內的故障和油箱外的故障。

　　（1）油箱內部的故障

　　變壓器油箱內的故障，主要有各側的相間短路，大電流系統側的單相接地短路及同相部分繞組之間的匝間短路。

　　（2）油箱外的故障

　　變壓器油箱外的故障，系指變壓器繞組引出端絕緣套管及引出短線上的故障。主要有相間短路（兩相短路及三相短路）故障，大電流側的接地故障、低壓側的接地故障。

　　2　變壓器的異常運行方式

　　大型超高壓變壓器的不正常運行方式主要有：由于系統故障或其他原因引起的過負荷，由于系統電壓的升高或頻率的降低引起的過激磁，不接地運行變壓器中性點電位升高，變壓器油箱油位異常，變壓器溫度過高及冷卻器全停等。
