ABB保護開關CPX 系列控制與保護開關

一體化全能型控制與保護開關

CPX 系列是 ABB 全新推出的一體化全能型控制與保護開關。該系列產品在單一電器上實現了斷路器、接觸器、熱繼電器、剩余電流動作斷路器及電動機保護器等多種電器的主要功能。CPX 系列控制與保護開關可廣泛應用于建筑中的照明、風機、空調、消防及給排水泵等電氣控制與保護系統。目前有 CPX100 和 CPX-C 兩個系列。ABB保護開關 CPX系列控制保護開關 CPX9-22F KB0 全能型

主要優勢

單一電器原件上實現了控制與保護功能

包含多種保護功能，保護負載安全運行

生命周期預警，顯示開關動作次數 方便維護

將電源與電動機直接相連，減少裝配及維護工作量

結構簡單零部件少，提高產品可靠性，故障率低

產品外形尺寸一致，選型簡單方便

CPX-C 具有通訊功能和機體溫升顯示

主要特性

斷路器功能：具有短路瞬時動作和短路短延時保護等功能，可在 10 ms 內完全分?jǐn)嘞鄳?yīng)級別規定的短路電流，限流系數小于 0.4。額定運行短路分?jǐn)嗄芰蛇_(dá) 35 kA。

接觸器功能：額定工作電壓 400 V、額定工作電流為 1.2-125 A，并在 AC43 和 AC44 使用類別下無需降容。

熱繼電器與過流繼電器功能：具有完善、合理、連續的三段保護功能和電動機定時限起動保護功能，過載保護模型采用雙時間常數指數方程，能與被保護對象的允許過載特性相匹配，動作準確、可靠。

電動機保護器功能

剩余電流動作斷路器功能：具有反時限剩余電流保護特性。

起動器功能：可代替接觸器和熱繼電器組合的起動器，控制電動機的直接起動。

產品生命周期預警功能：運行中記錄并顯示開關的累計操作次數。

故障記錄與顯示功能：當系統發生故障時，開關能自動識別、存儲和記錄故障類型，并予以顯示，便于用戶排除故障。

預警功能：可以根據用戶需要打開或關閉預警功能，當設備過載運行溫升達到預警門限時，開關發出預警信號，便于及時排除故障。

檢測和顯示功能：在運行中實時檢測三相繞組的電流值、電壓值和剩余電流值（L 型產品），并循環顯示檢測結果。ABB保護開關 CPX系列控制保護開關 CPX9-22F KB0 全能型

缺相、三相不平衡保護功能

過壓、欠壓、失壓保護功能

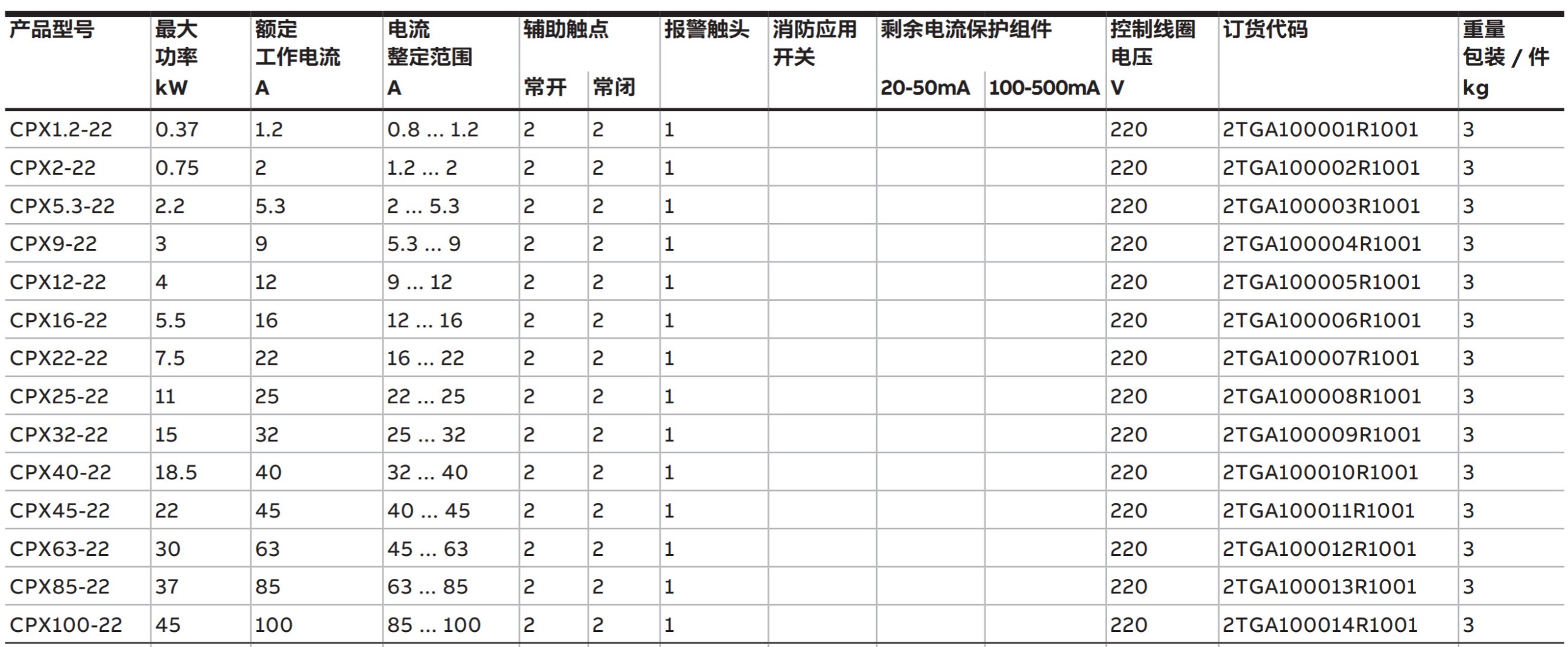

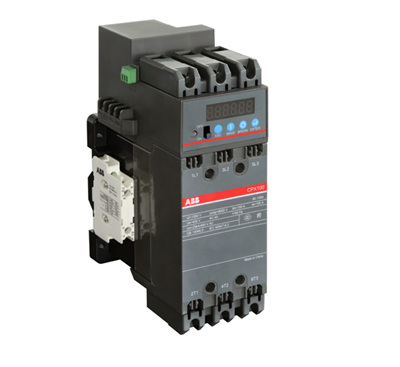

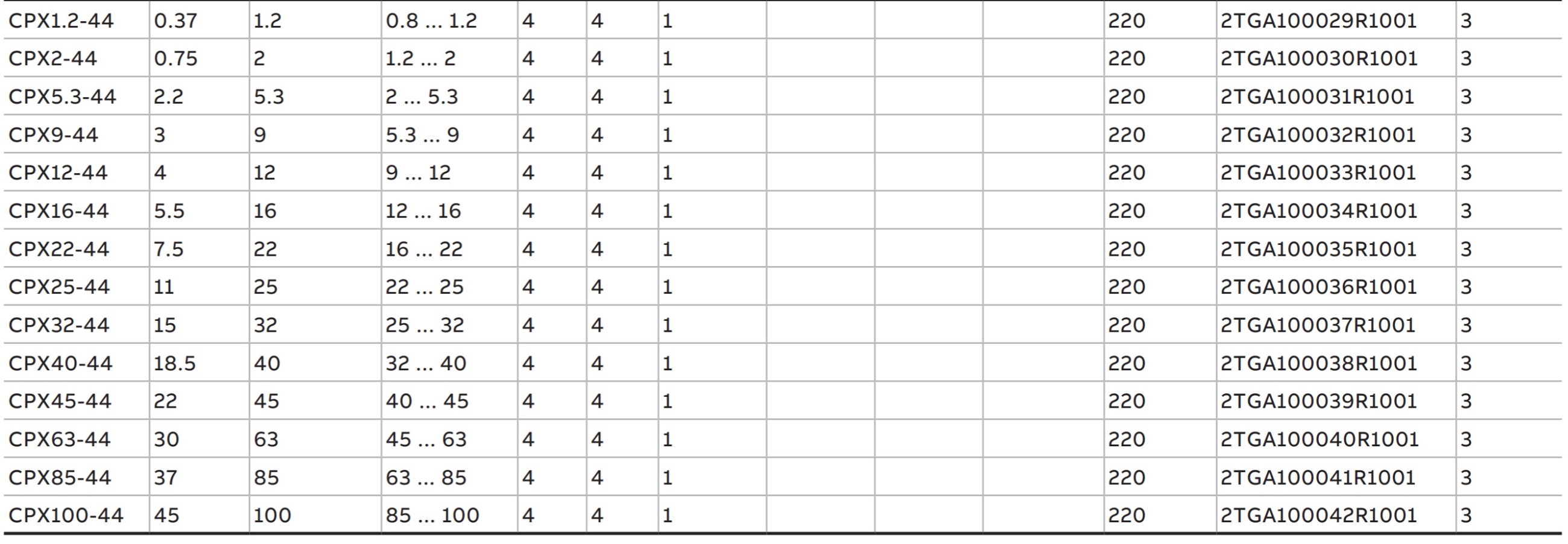

ABB保護開關CPX100是ABB推出的一體化全能型控制與保護開關。該系列產品在單一電器上實現了斷路器、接觸器、熱繼電器、剩余電流動作斷路器及電動機保護器等多種電器的主要功能。CPX100系列控制與保護開關可廣泛應用于建筑中的照明、風機、空調、消防及給排水泵等電氣控制與保護系統。ABB保護開關 CPX系列控制保護開關 CPX9-22F KB0 全能型

概述

ABB保護開關CPX100系列開關是一種全新的一體化全能型控制與保護開關(英文簡稱CPS)。它采用電磁系統作為操作機構，驅動觸頭運動接通和分?jǐn)啵ㄟ^(guò)智能控制單元檢測主回路電流，并進行邏輯運算和數據處理，控制電磁系統的運動特性,完成故障診斷和保護。CPX100開關在單

一電器上實現了斷路器、接觸器、熱繼電器、剩余電流動作斷路器及電動機保護器等多種電器的主要功能。

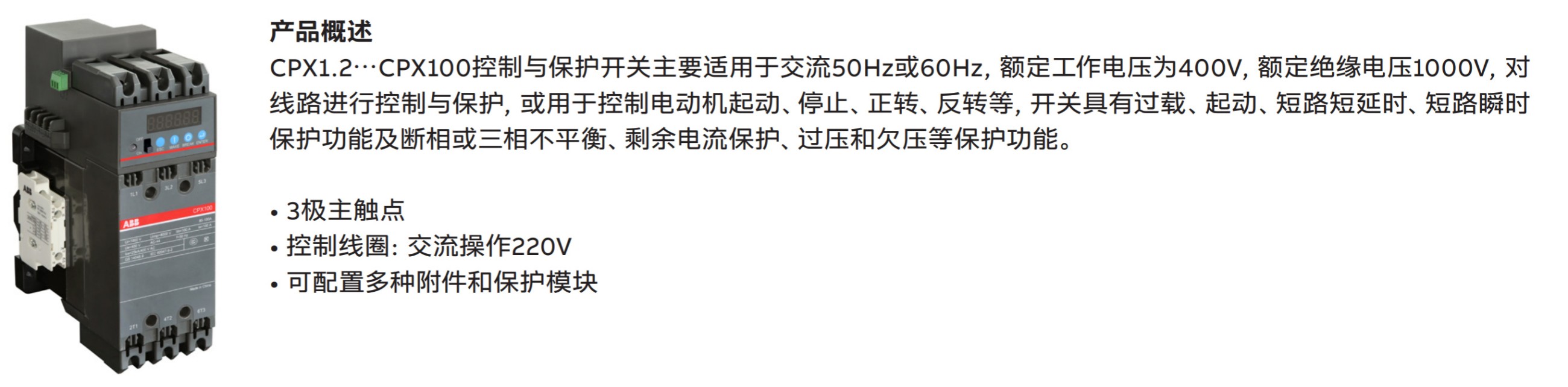

用途

開關適用于交流50Hz或60Hz，額定工作電壓為400V，額定絕緣電壓1000V，對線路進行控制與保護，或用于控制電動機起動、停止、正轉、反轉等，開關具有過載、起動、短路短延時、短路瞬時保護功能及斷相或三相不平衡、剩余電流保護、過壓和欠壓等保護功能。ABB保護開關 CPX系列控制保護開關 CPX9-22F KB0 全能型

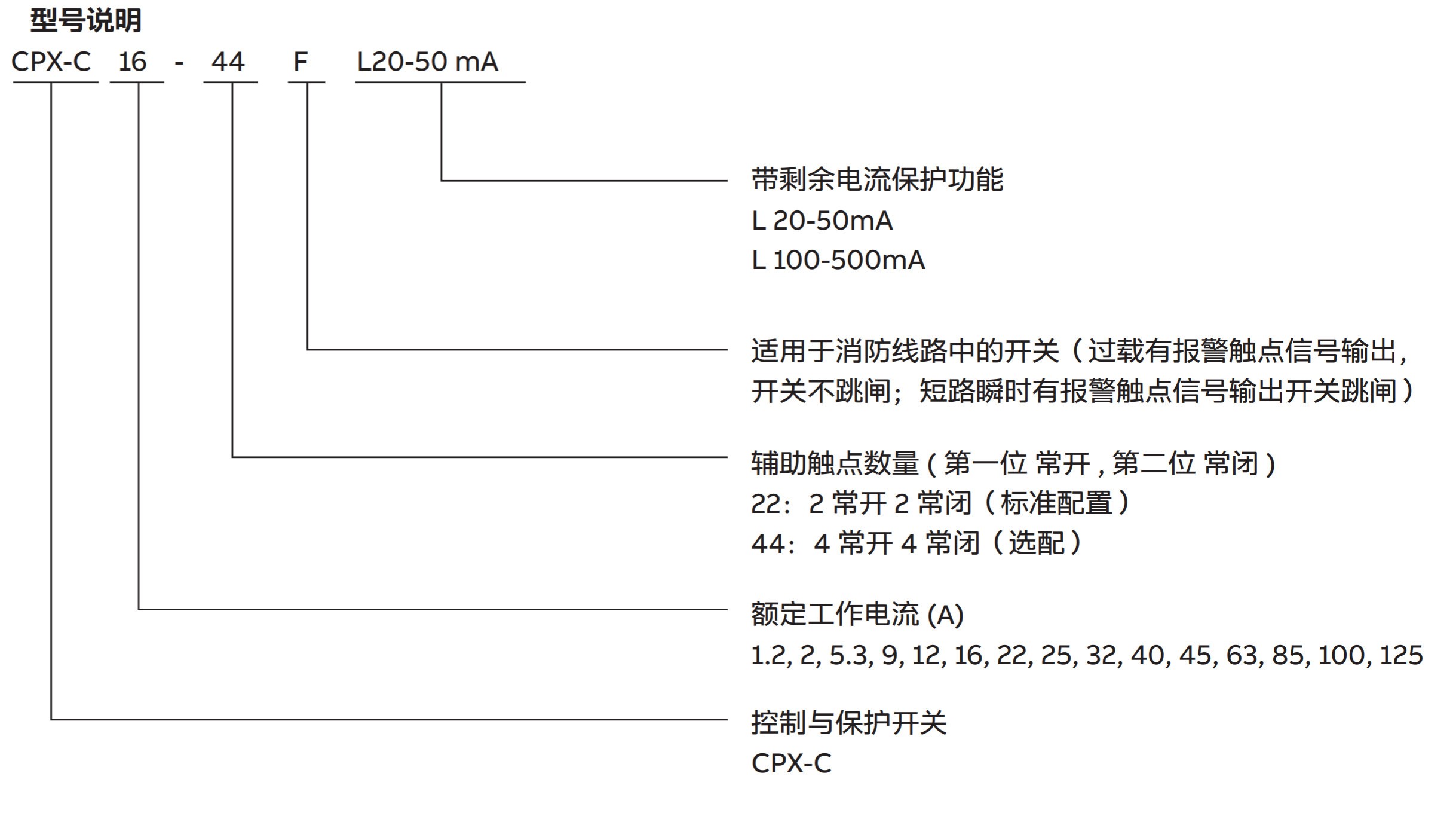

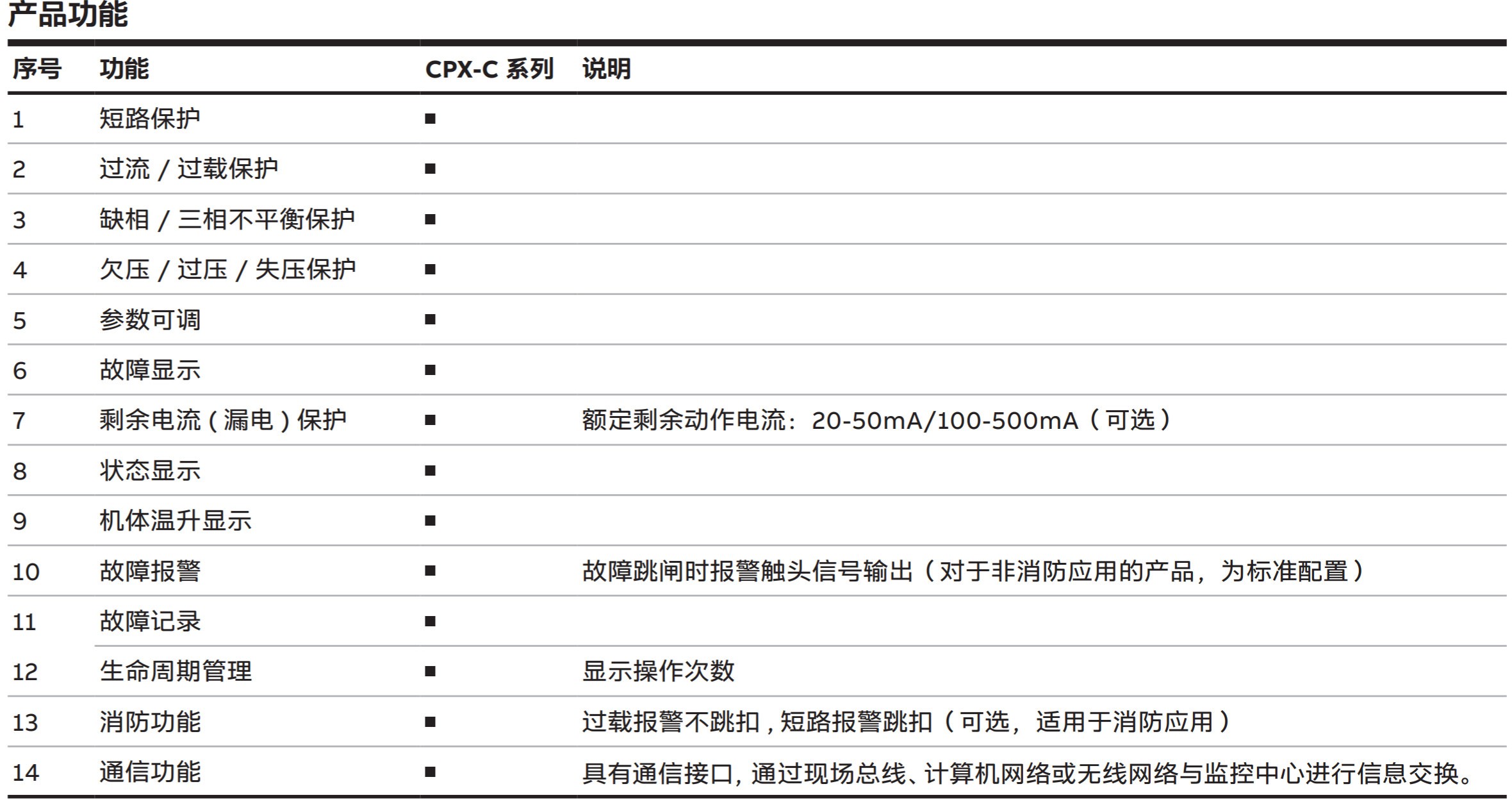

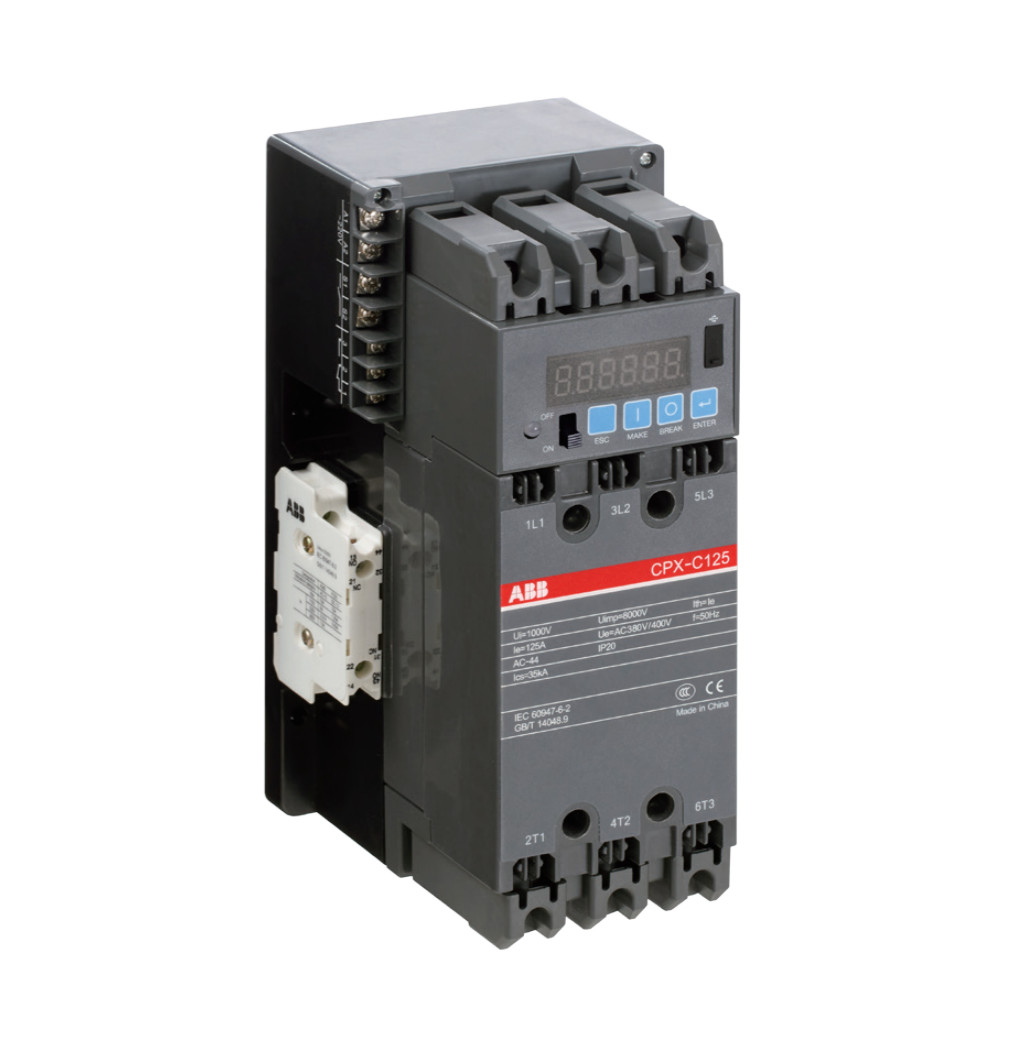

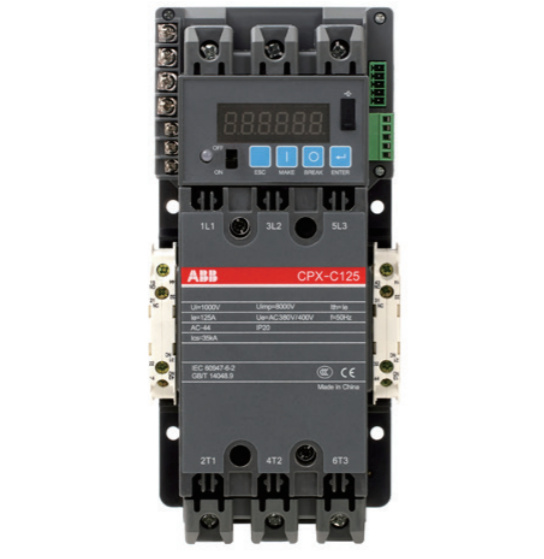

ABB保護開關CPX-C是ABB推出的一體化全能型控制與保護開關。該系列產品在單一電器上實現了斷路器、接觸器、熱繼電器、剩余電流動作斷路器及電動機保護器等多種電器的主要功能，同時具有強大的通信功能，實現互聯互通。CPX-C系列控制與保護開關可廣泛應用照明、風機、空調、消防及給排水泵等電氣控制與保護系統。ABB保護開關 CPX系列控制保護開關 CPX9-22F KB0 全能型

ABB保護開關CPX-C系列開關是一種全新的一體化全能型控制與保護開關(英文簡稱CPS)。它采用電磁系統作為操作機構，驅動觸頭運動接通和分?jǐn)啵ㄟ^(guò)智能控制單元檢測主回路電流，并進行邏輯運算和數據處理，控制電磁系統的運動特性,完成故障診斷和保護。CPX-C開關在單一電器上實現了斷路器、接觸器、熱繼電器、剩余電流動作斷路器及電動機保護器等多種電器的主要功能，同時具有強大的通信功能。

用途

開關適用于交流50Hz或60Hz，額定工作電壓為400V，額定絕緣電壓1000V，對線路進行控制與保護，或用于控制電動機起動、停止、正轉、反轉等，開關具有過載、起動、短路短延時、短路瞬時保護功能及缺相或三相不平衡、剩余電流保護、過壓和欠壓等保護功能。ABB保護開關 CPX系列控制保護開關 CPX9-22F KB0 全能型
